Marque: Whirlpool

Modèle: ACQ124XH0 - AIR CONDITIONER

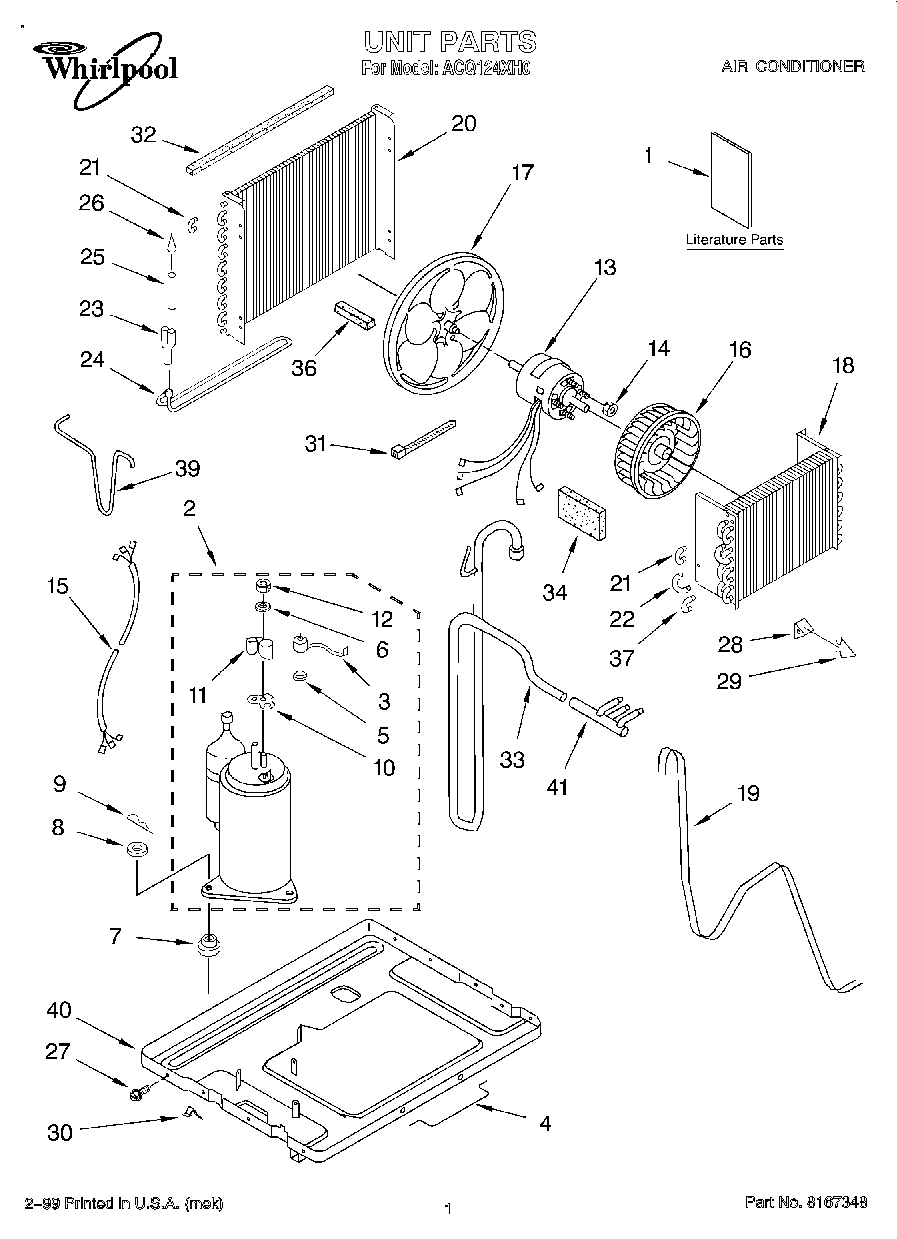

01 - UNIT, LITERATURE

ACQ124XH0
# sur le plan # de pièce Description Remplacement Prix
1 LIT8031275 LITERATURE PARTS (Wiring Diagram)
1 LIT1182584 Use & Care Guide
2 8031477 Compressor
3 1156409 Overload 1159722
4 8031320 Handle, Base
5 950032 Spring, Overload WP950032
6 950037 Gasket, Nut
7 950212 Grommet
8 8011418 Washer, Nylon
9 8011398 Clip, Compressor 4356336
10 950035 Gasket, Terminal Cover WP950035
11 950213 Cover, Terminal WP950036
12 950027 Nut, Hex WP950027
13 8031489 Motor, Fan
14 1160408 ECROU WP488130   6,27$
15 8031579 Wiring Harness, Compressor
16 1158443 Wheel, Blower
17 1156979 Blade, Fan WP1156979
18 8031236 Evaporator
19 8031487 Tube, Restrictor 484333
20 8031226 Condenser
21 8031222 Bend, Return Evaporator (5) Condenser (1)
22 8031224 Bend, Return (5)
23 947364 Tube, Flow Divider
24 8031238 Tube, Wet Loop
25 1155460 Tube, Outlet (Includes No. 26) 484230
26 49599 Strainer, Tube
27 488480 Screw, SM No.8 x 1/2A (7) WP489069
28 996773 Anticipator, Temperature 994262
29 475577 Clip, Temperature Anticipator
30 471088 Clamp, Tube
31 857547 Tie, Cable WPW10339879
32 949090 Seal, Condenser Top WP854334
33 8031265 Tube, Suction
34 1165440 Insulation, Suction Tube
36 859600 Seal, Condenser Bottom WP854334
37 8031223 Bend, Return Evaporator (5) Condenser (15)
39 8031264 Tube, Discharge
40 8031392 Base
41 8031259 Tube, Manifold
*Le prix peut changer sans préavis
