Marque: Whirlpool
Modèle: LA5243XYN1

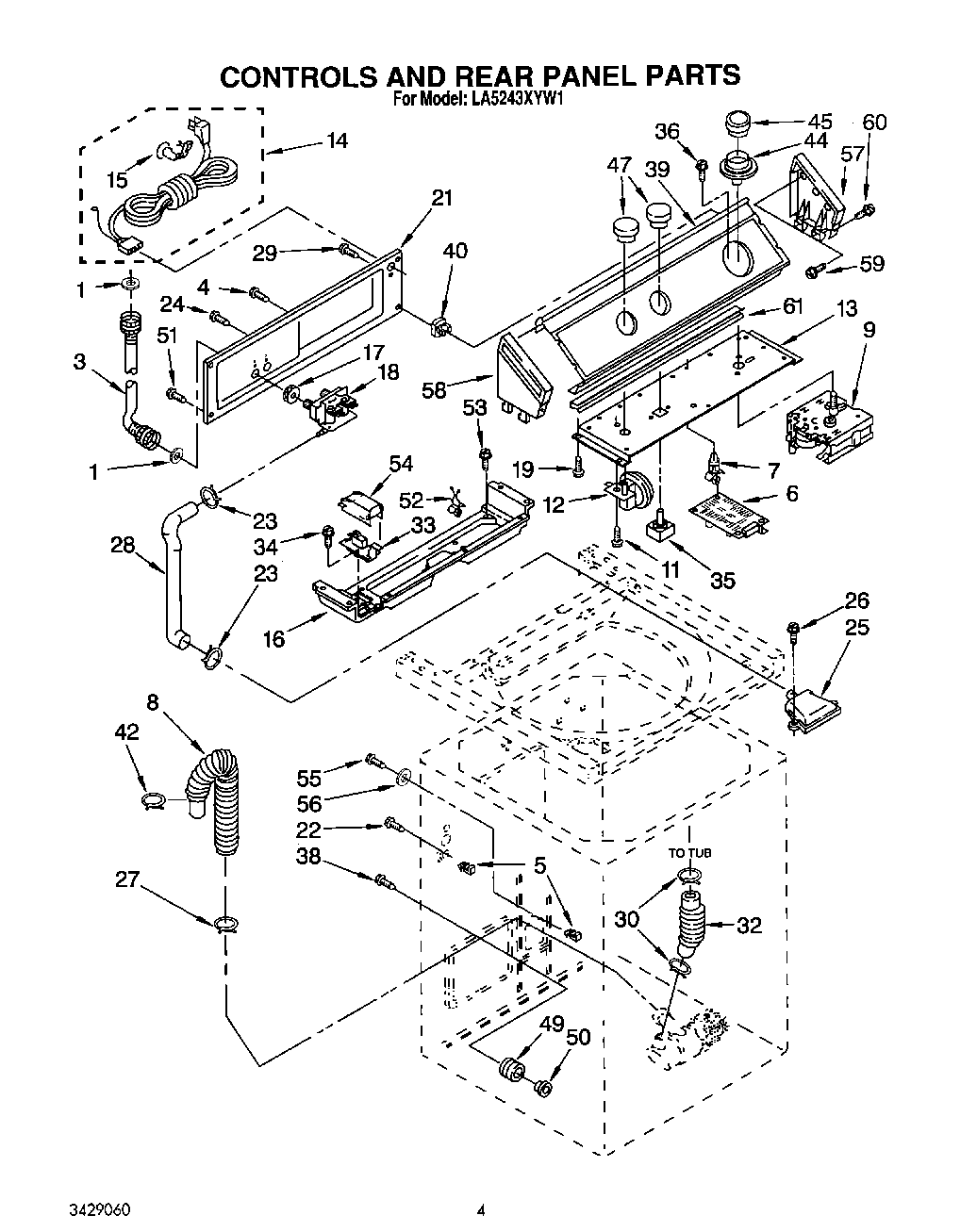

03 - CONTROLS AND REAR PANEL
| # sur le plan | # de pièce | Description | Remplacement | Prix | ||
|---|---|---|---|---|---|---|
| 1 | 16123 | RONDELLE | WP16123 | Appeler pour commander | ||
| 3 | 660028 | BOYAU D'EMPLISSAGE | WP89503 | Appeler pour commander | ||
| 3 | 81339 | BOYAU D'EMPLISSAGE | WP89503 | Appeler pour commander | ||
| 3 | 366108 | BOYAU D'EMPLISSAGE | WP89503 | Appeler pour commander | ||
| 3 | 385057 | BOYAU D'EMPLISSAGE | WP89503 | Appeler pour commander | ||
| 4 | 3429189 | Screw, Console Cover (4) | ||||
| 5 | 3428879 | Clip, Harness | ||||
| 6 | 3429904 | Board, Control | ||||
| 7 | 3429401 | Stand Off | ||||
| 8 | 3357092 | BOYAU DE VIDANGE | 285664 | Appeler pour commander | ||
| 8 | 661577 | BOYAU | 285666 | Appeler pour commander | ||
| 9 | 3430101 | Timer, Control (60 Hz.) | ||||
| 11 | 3934035 | SCREW | WP3400872 | Appeler pour commander | ||
| 12 | 3429554 | Switch, Water Level | ||||
| 13 | 3429264 | Bracket, Control | ||||
| 14 | 3430218 | Cord, Power | ||||
| 15 | 63848 | Strain Relief, Power Cord | ||||
| 16 | 3428435 | Pan, Console | ||||
| 17 | 96160 | SCREEN | WP96160 | Appeler pour commander | ||
| 18 | 3429537 | ELECTROVANNE DE LAVEUSE | 285805 | Appeler pour commander | ||
| 19 | 3429682 | SCREW | WP3400872 | Appeler pour commander | ||
| 21 | 3428433 | Cover, Console Rear | ||||
| 22 | 3428971 | VIS | WP3351614 | Appeler pour commander | ||
| 23 | 371501 | COLLET | WP596669 | Appeler pour commander | ||
| 24 | 3428971 | VIS | WP3351614 | Appeler pour commander | ||
| 25 | 3429917 | Water Inlet (Upper) | ||||
| 25 | 3429918 | Water Inlet (Lower) | ||||
| 26 | 3934040 | Screw, Water Inlet Mtg. (2) | ||||
| 27 | 356138 | COLLET | WP356138 | Appeler pour commander | ||
| 28 | 3428574 | Hose, Valve To Water Inlet | ||||
| 29 | 3428971 | VIS | WP3351614 | Appeler pour commander | ||
| 30 | 370448 | COLLET | WP616099 | Appeler pour commander | ||
| 32 | 3430217 | Hose, Pump To Tub | ||||
| 33 | 3934248 | Switch, Lid | ||||
| 34 | 3429682 | SCREW | WP3400872 | Appeler pour commander | ||
| 35 | 3429541 | Switch, Water Temperature | ||||
| 36 | 3428970 | VIS | WP3428970 | Appeler pour commander | ||
| 38 | 3428934 | Screw, Pump Mtg. (2) | ||||
| 39 | 3429225 | Panel, Console | ||||
| 40 | 689559 | NUT | WP689559 | Appeler pour commander | ||
| 42 | 3357331 | CLAMP | WP3357331 | Appeler pour commander | ||
| 44 | 64140 | Blade, Timer Knob | ||||
| 45 | 3347726 | Knob, Timer | ||||
| 47 | 3352528 | Knob, Control | ||||
| 49 | 3428526 | Grommet, Pump (3) | ||||
| 50 | 3428933 | Spacer, Pump (3) | ||||
| 51 | 3429942 | Screw | ||||
| 52 | 3429534 | Clip, Coil (2) | ||||
| 53 | 3429941 | Screw | ||||
| 54 | 3429706 | Shield, Lid Switch | ||||
| 55 | 3428014 | Screw | ||||
| 56 | 3429923 | Washer | ||||
| 57 | 63795 | Cap, End. (R.H.) | ||||
| 58 | 63789 | Cap, End (L.H.) | ||||
| 59 | 3428033 | Screw (4) | ||||
| 60 | 3353145 | SCREW | WP388326 | Appeler pour commander | ||
| 61 | 3429707 | Extrusion, Console To Top |
*Le prix peut changer sans préavis
