Marque: Whirlpool

Modèle: 1225W2A - GAS RANGE

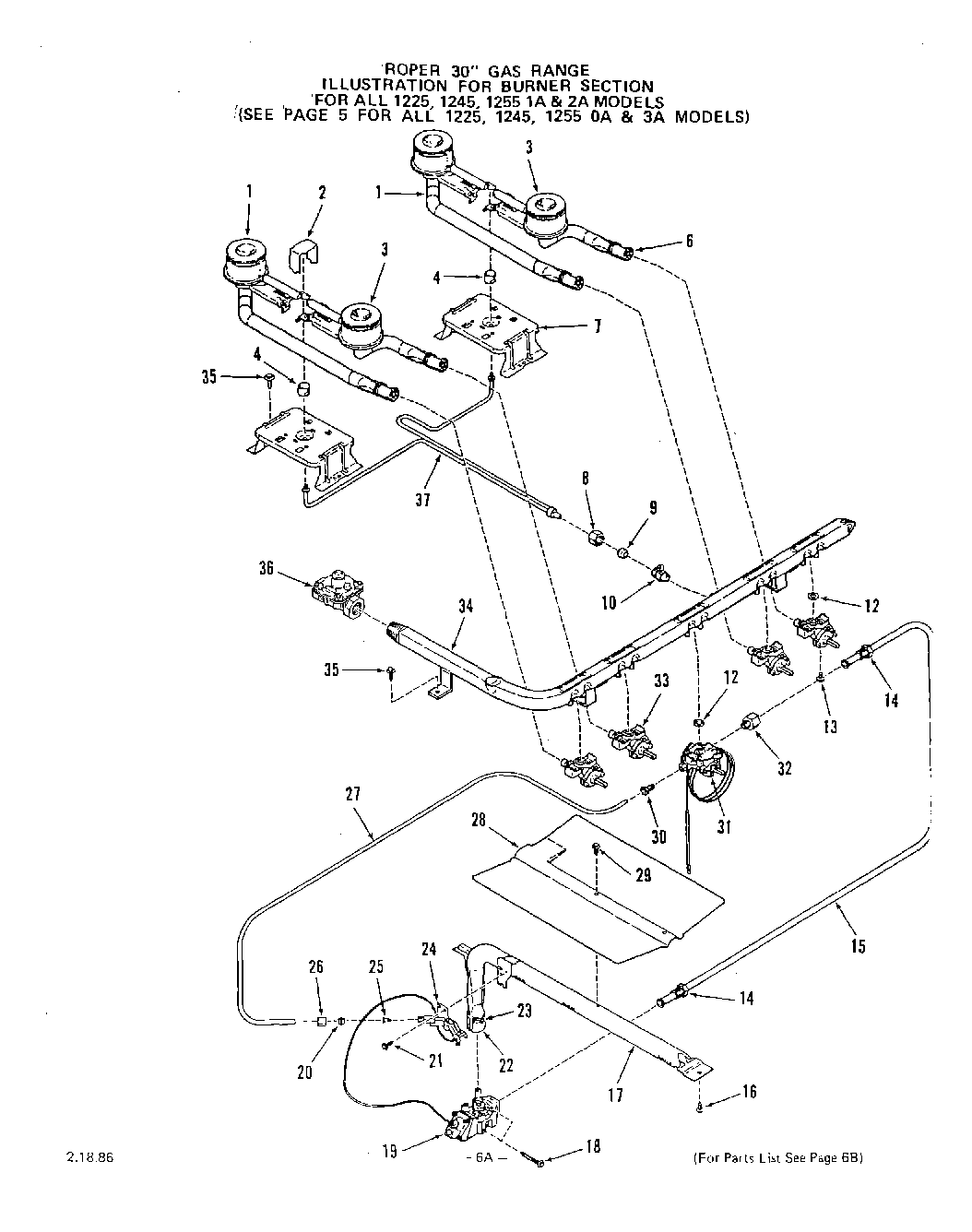

06 - BODY

1225W2A
# sur le plan # de pièce Description Remplacement Prix
1 327075 Top Burner-Rear (Inc. Key 6)
2 296183 Shield-Top Pilot (Lt. or Rt.)
3 327074 Top Burner-Frt. (Inc. Key 6)
4 308292 Cup-Top Pilot
6 327198 Air Shutter
7 327071 Support-Top Burners (Rt. or Lt.)
8 4825 Compression Nut 1/4``
9 867 Compression Ball Sleeve 1/4``
10 290610 Filter-Top Pilot
12 288186 Gasket (5 Req. for Keys 31 & 33)
13 330149 Bolt 10-24x5/16`` (10 Req)
14 113384 Inverted Nut 3/8``
15 315807 Tubing 3/8`` (Thmst. to Cont. Valve)
16 327320 Screw 10-16x7/16``
17 303398 Burner-Oven (Inc. Keys 22, 23 & 28)
18 323296 Screw 10-32 x 2``
19 324050 Control Valve (Inc. Keys 24 & 25)
20 65711 Compression Ball Sleeve 3/16``
21 288248 Screw 10-24x1/4``
22 239267 Air Shutter
23 239268 Adjustment Screw-Air Shutter
24 294528 Pilot-Oven (Inc. Key 25)
25 113117 Orifice Cup
26 65712 Compression Nut 3/16``
27 322447 Tubing 3/16`` (Thermostat to Pilot)
28 329316 Baffle - Oven Burner
29 327320 Screw 10-16x7/16``
30 79673 Loxit Nut 3/16``
31 302727 Thermostat-Inc. Keys 12 & 32)
32 303503 Fitting
33 330148 Gas Valve (4 Req-Inc. Key 12)
34 330147 Manifold Pipe
35 327320 Screw 10-16x7/16``
36 324528 Pressure Regulator
37 325683 Pilot Tube (Inc. Keys 8 & 9)
*Le prix peut changer sans préavis
