Marque: Whirlpool
Modèle: RF365PXXW0 - 30" ELECTRIC FREESTANDING SELF CLEAN RANGE

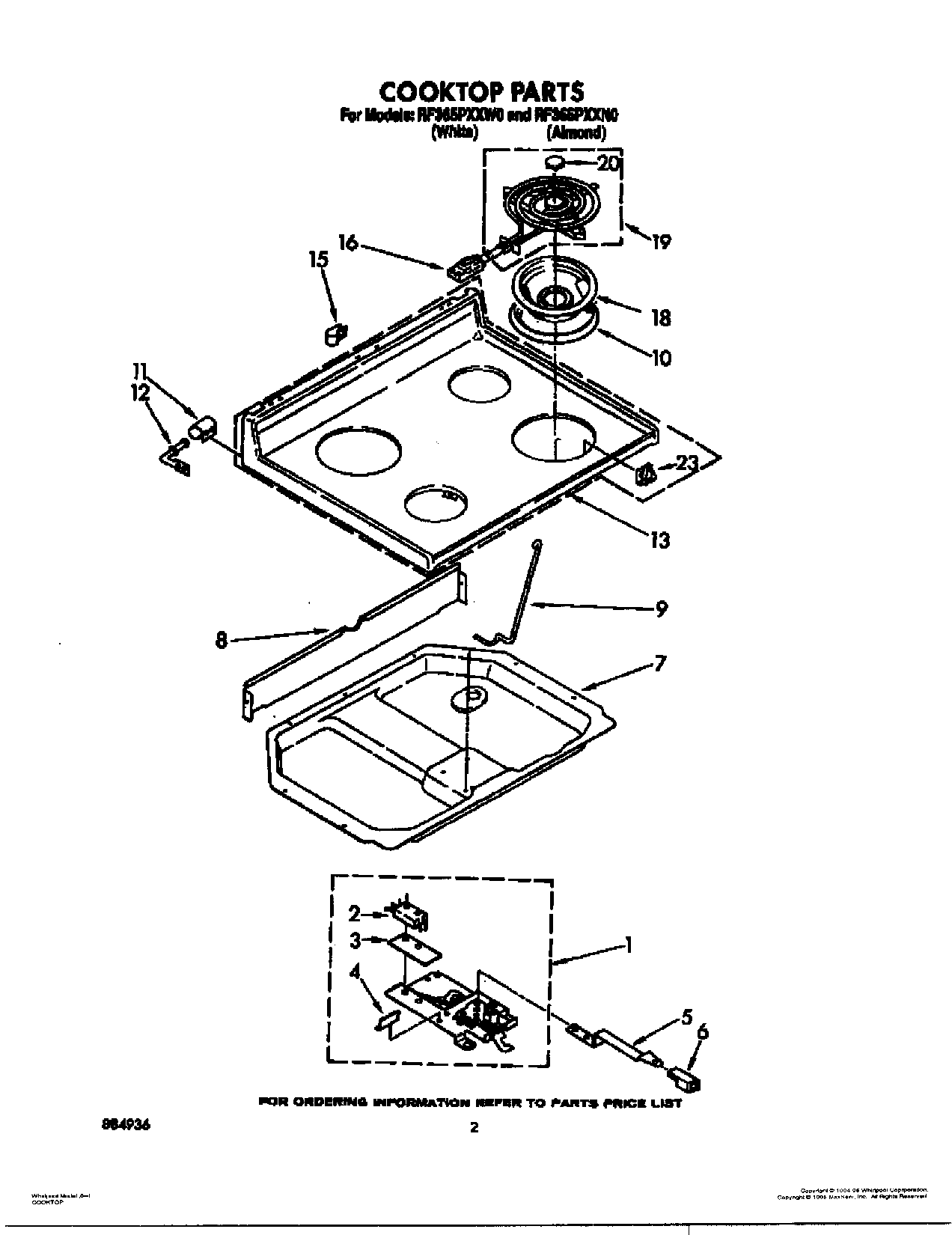

02 - COOKTOP
| # sur le plan | # de pièce | Description | Remplacement | Prix | ||
|---|---|---|---|---|---|---|
| 1 | 3171153 | Latch & Switch Assembly | ||||
| 1 | 343641 | Screw, 10-16 X 1/2 (2) | WP681414 | |||
| 2 | 308185 | Safety Switch | ||||
| 2 | 98106 | Screw (2) | ||||
| 3 | 309245 | Insulator, Switch | ||||
| 4 | 313035 | Shield, Latch Terminal | ||||
| 4 | 309258 | Screw, 6 x 3/8B (2) | ||||
| 4 | 308422 | Screw (2) | ||||
| 5 | 3147065 | Handle, Latch | ||||
| 5 | 155023 | VIS | WP486579 | 5,68$ | ||
| 6 | 3148684 | Knob, Latch | ||||
| 7 | 3150186 | Box, Burner | ||||
| 7 | 309112 | Screw, 10A x 3/8 (4) | WP3390631 | |||
| 8 | 307973 | Shield, Wiring | ||||
| 8 | 343641 | Screw, 10-16 x 1/2 (4) | WP681414 | |||
| 9 | 3148659 | Rod, Cooktop | ||||
| 10 | 3150244 | TRIM-RING | W10854470 | 43,95$ | ||
| 10 | 3150245 | TRIM-RING | W10858781 | 47,01$ | ||
| 11 | 307965 | Bracket (2) | ||||
| 11 | 343641 | screw (4) | WP681414 | |||
| 12 | 307966 | Pin, Cooktop (2) | ||||
| 12 | 343641 | Screw, 10-16 x 1/2 (4) | WP681414 | |||
| 13 | 3170981 | Cooktop (White) | ||||
| 13 | 3170982 | Cooktop (Almond) | ||||
| 13 | 690989 | Cooktop (Screw 10-32 x 1/2) | WP681414 | |||
| 15 | 308605 | CLAMP | WP308605 | 8,51$ | ||
| 15 | 343641 | SCREW, 10-16 X 1/2 | WP681414 | |||
| 16 | 312606 | CLIP | WP4332752 | 7,05$ | ||
| 16 | 313808 | SCREW | WP313808 | 5,34$ | ||
| 18 | 3150198 | ENS, CUVETTE (GRIS) | W10291024 | 41,99$ | ||
| 18 | 3150199 | ENS, CUVETTE (GRIS) | W10291024 | 41,99$ | ||
| 19 | 660532 | Unit, Surface 6`` L.F. & R.R. | ZZ660532, WP660532 | Appeler pour commander | ||
| 19 | 660533 | Unit, Surface 8`` R.F. & L.R. (Includes Illus. 20) | WP660533, ZZ660533 | Appeler pour commander | ||
| 20 | 309195 | Medallion (4) | ||||
| 23 | 3148790 | CLIP | 814103 | 6,74$ | ||
| 23 | 814102 | NUT | WP814102 | 0,62$ | ||
| 23 | 487887 | SCREW | WP487887 | 5,30$ | ||
| LIT3147389 | Instructions, Installation | |||||
| LIT3169007 | Wiring Diagram | |||||
| LIT3150267 | Use & Care Guide | |||||
| LIT3149507 | Cooking Guide | |||||
| LIT884936 | Repair Parts List |
*Le prix peut changer sans préavis
